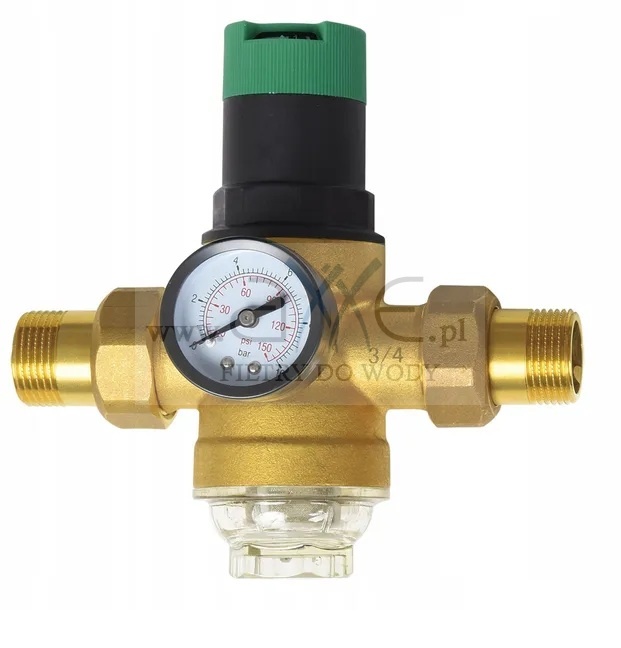

REDUKTOR CIŚNIENIA WODY 1" Z FILTREM FILTR SIATKOWY STAL NIERDZEWNA !!!

Membranowy reduktor ciśnienia to niezawodne rozwiązanie do kontroli ciśnienia wody w instalacjach. Urządzenie chroni instalację i podłączone do niej urządzenia przed uszkodzeniami spowodowanymi wahaniami ciśnienia. Dzięki precyzyjnej regulacji, ustawione ciśnienie wyjściowe pozostaje stabilne, nawet przy skokach ciśnienia na wejściu. Dodatkowo, wbudowany filtr siatkowy ze stali nierdzewnej skutecznie zatrzymuje zanieczyszczenia, takie jak rdza, piasek czy muł, co gwarantuje długotrwałe i bezawaryjne działanie całej instalacji.Precyzyjna regulacja ciśnieniaDzięki precyzyjnej regulacji, ustawione ciśnienie wyjściowe pozostaje stabilne, nawet przy skokach ciśnienia na wejściu.Zintegrowany manometrPozwala na bieżąco sprawdzać, czy ciśnienie po redukcji mieści się w oczekiwanym zakresie i czy urządzenie działa poprawnie.

CHARAKTERYSTYKA:

• materiał (korpus) - mosiądz
• medium - woda
• przyłącza – 1"
• max. ciśnienie wejściowe - 16 bar
• zakres ciśnienia wyjściowego - 1 ÷ 6 bar
• max. temperatura medium - 40°C
• manometr - 10 bar
• filtr siatkowy - stal nierdzewna
• przepuszczalność wkładu - 90 μm (mikronów)
• montaż - poziomy
• KVS - 5,8 m3/h

DZIAŁANIE

• Praca zaworu w czasie przepływu

W przypadku otwarcia punktu czerpalnego w instalacji siła nacisku sprężyny przeważa nad przeciwstawną siłą nacisku membrany, grzybek zaworu przesuwa się ku dołowi, pozwalając na przepływ wody. Im wyższe jest zapotrzebowanie wody tym mniejsze jest ciśnienie działające na membranę co pozwala na większy przepływ wody przez urządzenie.

• Praca zaworu bez przepływu

W przypadku zamknięcia punktów czerpalnych w instalacji, ciśnienie wyjściowe rośnie i wypycha membranę ku górze. Grzybek zaworu jest zamknięty uniemożliwiając przepływ przez urządzenie jednocześnie utrzymując ciśnienie na poziomie zgodnym z nastawą. Różnica siły wytwarzanej przez membranę w odniesieniu do siły wytwarzanej przez sprężynę powoduję zamknięcie zaworu.

• Filtrowanie (oczyszczanie wody)

Woda wpływając do filtra, dostaje się do komory filtracyjnej, od zewnętrznej strony przepływa przez sito filtracyjne, na powierzchni którego zatrzymują się zanieczyszczenia.

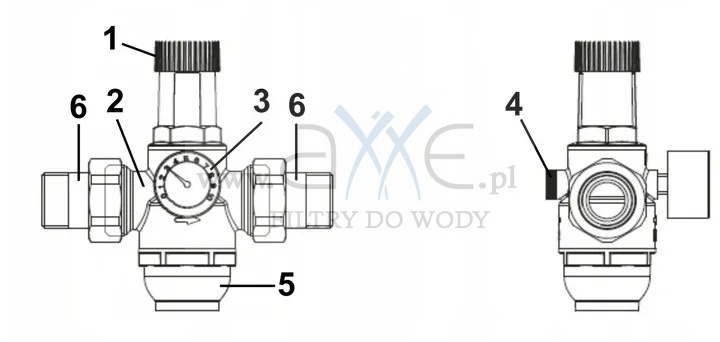

ELEMENTY REDUKTORA

1. Pokrętło regulacji nastawy ciśnienia
2. Korpus zaworu
3. Manometr
4. Zaślepka w miejscu ewentualnego montażu manometru po drugiej stronie zaworu
5. Komora filtracyjna z filtrem siatkowym
6. Półśrubunki - z przyłączami 1"
